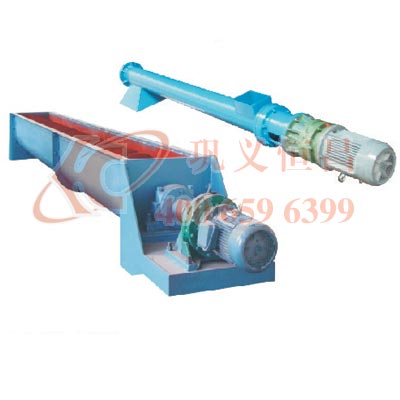

螺旋輸送機廣泛用于化工、建材、冶金、糧食等行業,在傾角β<20°的情況下,輸送粘度不大、不易變質、不易結塊的粉狀、顆粒狀和小塊物料,如煤、灰、渣、水泥、糧食等物料。具有結構簡單整機可靠性高,壽命長,適應性強,安裝維修方便,制做成本低,密封性強、操作安全方便等優點,中間可多點裝、卸料。
性能特點
1、結構簡單、橫截面尺寸小、密封性好。
2、工作可靠、制造成本低,便于中間裝料和卸料。
3、輸送方向可逆向,也可同時向相反兩個方向輸送。
4、輸送過程中還可對物料進行攪拌、混合、加熱和冷卻等作業。
結構組成
螺旋輸送機旋轉的螺旋葉片將物料推移而進行螺旋輸送機輸送,使物料不與螺旋輸送機葉片一起旋轉的力是物料自身重量和螺旋輸送機機殼對物料的摩擦阻力。螺旋輸送機旋轉軸上焊的螺旋葉片,葉片的面型根據輸送物料的不同有實體面型、帶式面型、葉片面型等型式。螺旋輸送機的螺旋軸在物料運動方向的終端有止推軸承以隨物料給螺旋的軸向反力,在機長較長時,應加中間吊掛軸承。
技術參數:
型號 |
螺旋直徑 |
螺距 |
輸送長度 |
轉速(r/min) |
生產能力(t/h) |
功率 |
GX15 |
Φ150 |
120 |
3-70 |
75 |
4.5 |
1.1-5.5 |
GX20 |
Φ200 |
160 |
4-70 |
75 |
8.5 |
1.5-7.5 |
GX25 |
Φ250 |
200 |
4-70 |
60 |
16.5 |
2.2-11 |
GX30 |
Φ300 |
240 |
4-70 |
60 |
23.5 |
3-15 |
GX40 |
Φ400 |
320 |
5-70 |
60 |
54.2 |
4-18.5 |
GX50 |
Φ500 |
400 |
5-70 |
48 |
80.6 |
5.5-30 |
GX60 |
Φ600 |
180 |
5-70 |
48 |
141.2 |
7.5-37 |
GX70 |
Φ700 |
560 |
5-70 |
48 |
232.1 |
7.5-45 |
